电子皮带秤电气部分的安装
时间：2020-Nov-Mon 点击次数：911

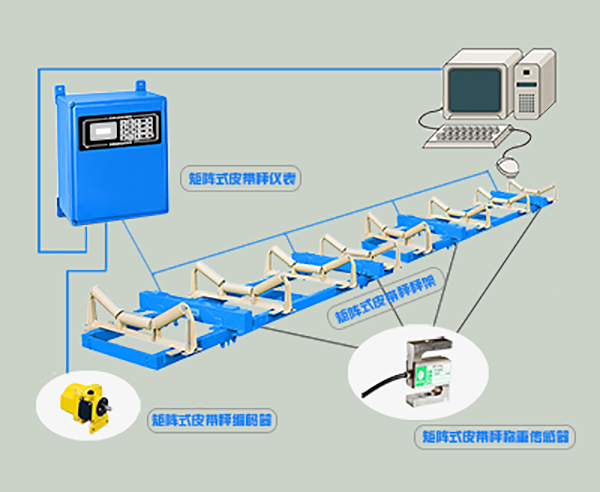

电子皮带秤在使用过程中受现场环境影响巨大，为保证使用过程中计量的精准度和稳定性，除了皮带秤本身性能外，与皮带秤的安装也有很大的关系，可以说，皮带秤实际使用过程中的精度和稳定一半在于本身性能，一半在于安装。其中，皮带秤电气部分的安装是重要部分，电气部分包含称重传感器、测速传感器、仪表，具体这三个部件该如何安装，国诺信科为大家分享学习一下。
称重传感器的安装：
1．将称重桥架上安装称重传感器的支撑板取下，紧固关节轴承的固定螺栓。
2．把关节轴承旋入称重传感器（标签正向），关节轴承螺杆端部和称重传感器中间部分要留有一定的间隙。用扳手锁紧螺母，同时保证称重传感器和上固定板长边平行且方向一致（注意：锁紧时不能夹传感器的中间部分和另一端，只能夹住与关节轴承联接部分）；将拉杆螺栓旋入传感器另一端，并紧固锁紧螺母（锁紧时不能夹传感器的中间部分和另一端，只能夹住与拉杆螺栓联接部分）。
3．将传感器线及传感器小心装入横梁，并把传感器线从横梁一端取出，引入接线盒，保证传感器不与横梁接触；在称重桥架下面能自由晃动拉杆螺栓；然后安装球面垫（两个球面垫的凸、凹面应接触），将两螺母相互紧固。注意应将导电带与秤架相连。
速度传感器安装：
1．测速滚筒安装：选好位置，离开秤体但不需远离秤体。保证测速滚筒横向和输送机的纵向成垂直状态，防止回程皮带跑偏；测速滚筒和回程皮带间要有一定的压力，以保证测速滚筒和皮带同步运行不失速；测速滚筒两端的轴承要安装到位，防止测速滚筒沿轴向窜动。定好轴承孔位后，划线并割孔，固定测速滚筒。
2．把测速传感器和测速滚筒联接起来，制作防转臂支架并安装，安装防转臂及拉簧。
仪表安装、布线及接线：
壁挂式仪表：选好地点，尽量远离干扰源及震动源；以适合操作为准定好安装高度并安装仪表。嵌入表：推入安装口，把两侧定位螺丝上紧。
1．当仪表和秤体的距离不大于100米时，称重传感器信号电缆用4芯屏蔽线，超过100米用6芯屏蔽线。铺设称重传感器和速度传感器的信号线时要和动力电缆分开敷设。仪表电源最好是照明电，并且电压稳定。
2．确定称重传感器的激励和信号线，接激励电源的两根线之间的电阻一般为380或420欧姆左右，线的颜色一般为红和黑，红的接激励+，黑的接激励-；信号线之间的电阻为350±1Ω，线的颜色一般为绿和白，绿的接信号+，白的接信号-，屏蔽线根据接线图单端接地，接线要整齐美观。注意：称重传感器电缆线不得截短！
